DRE-III多功能快速导热系数测试仪(瞬态平面热源法、HotDisk法)

详细介绍

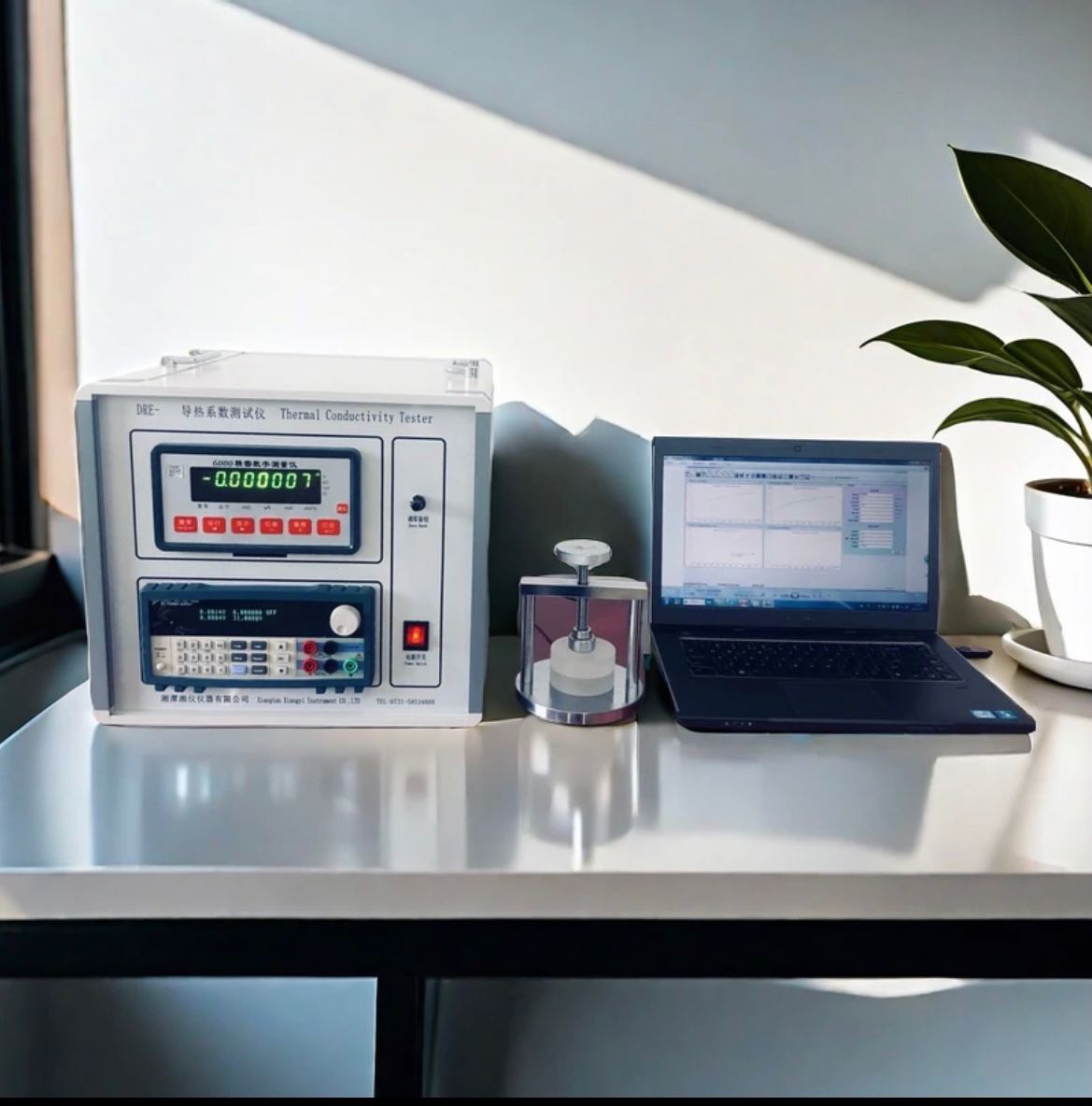

DRE-III多功能快速导热系数测试仪

(瞬态平面热源法,Hot Disk法导热系数测试仪)

一、概述:
本仪器采用瞬态平面热源法,基于TPS瞬态平面热源技术,用Hot Disk探头。该仪器的优点有:
(1)直接测量热传播,可以节约大量的时间;
(2)不会和静态法一样受到接触热阻的影响;
(3)无须特别的样品制备,对固态材料只需有一个相对平整的样品表面。不同类型的材料采用不同的测试方案及计算数学模型,具有测量速度快、适用范围宽及能够成功避免在实验过程中自然对流的影响等优点。实际测试材料范围广,导热系数范围宽,试样处理简单,测试速度快的优点,是目前比较流行的测试方法。

设备参考标准:ISO 22007-2:2008, GB/T32064-2015 。

测试材料: 金属、合金、石墨、导热硅脂、硅胶、硅橡胶、陶瓷、岩土、岩石、聚合物、纸、织物、泡沫塑料、混凝土、复合板材、纸蜂窝板等固体、粉末、液体、糊状、涂层、薄膜、保温材料、绝热材料、各向异性材料等的导热系数、导温系数(热扩散系数)和比热容、蓄热系数及热阻。

二、主要技术参数:

1.导热系数测定范围:0.001~500w/(m.k),分辩率为0.0001w/(m.k);

2.热扩散系数(导温系数)范围:0.1~100 m2/s;

3.蓄热系数范围:0.1~30 w/(m2.k);
4.比热容范围:0.1~5 kJ/(kg.℃);

5.热阻范围:0.5~0.000005 mm2.k/w;

6.温度测量精度:≤0.001℃;

7.测量相对误差:≤3%;

8.重复性误差:≤ 3%;

9.测试时间:1~120 秒。
10.试样测试环境温度范围:-40~150℃;标准配置:室温。

可根据客户要求选配各种高、低温度段控制箱(-40~150℃)或真空状态下的测试状态,合同约定,费用另计;

11.探头配置:标准配置:直径Φ15mm。

可根据客户要求选配探头直径:Φ30mm, Φ15mm,Φ7.5mm,Φ4mm或同时配置,合同约定,费用另计;

12. 测试试样要求:

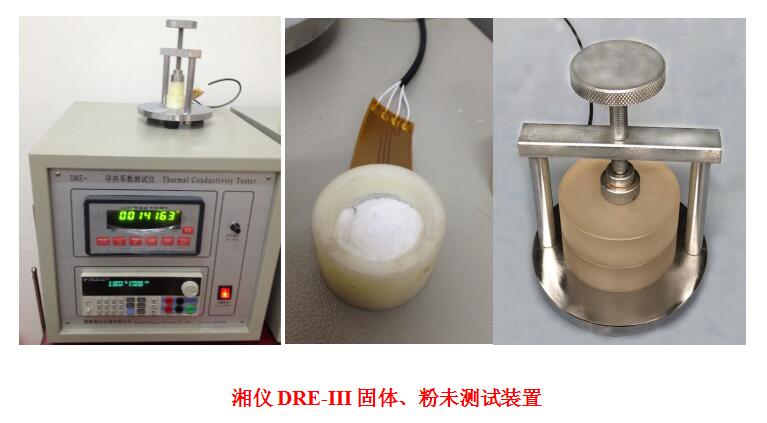

a、固体块状或圆形、方形、异形样品,无须特别制备,只需一个相对平整的样品表面,配有专用试样装夹装置。

b、对粉状、糊状、液状物质无特殊要求,配有专用试样测试盒。

c、所测较薄材料(厚度0.01~1mm),专用测试方案与数学模型进行测试。

d、高导材料(100~500W),专用测试方案与数学模型进行测试。

e、绝热保温材料(0.010~0.050W),专用测试方案与数学模型进行测试。

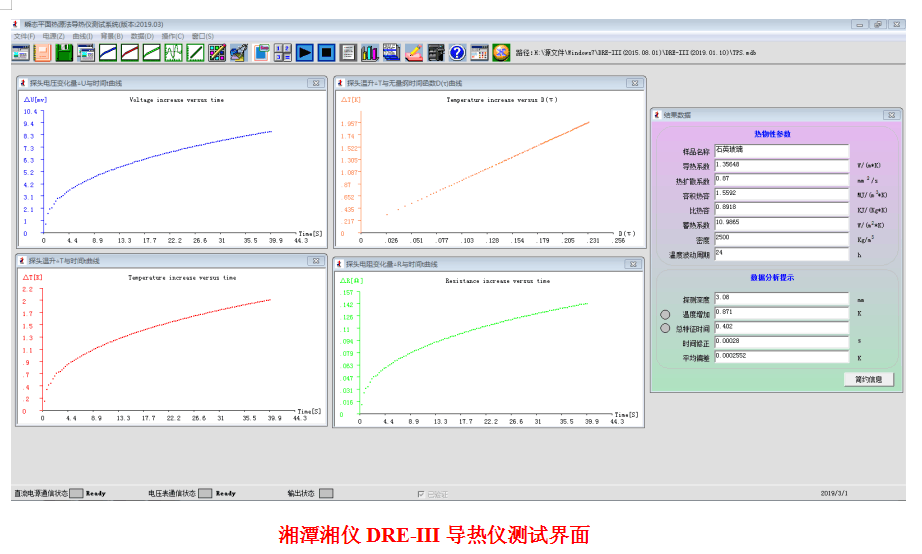

13.采用全自动测试软件,快速准确对样品进行试验过程参数分析和报告输出。
14.电源:AC 220V±10%,50/60 Hz, 整机功率:<500w;
三、探头技术指标:
1. 加热材料:金属镍;
2. 使用温度:-50~150℃;
3. 最大功率:20w;
4. 最大电压:20V;
5. 最大电流:1A;
6. 电阻:15Ω左右,依探头上标注阻值为准;
7. 镍丝规格:厚度0.01mm,热丝宽度:0.35±0.03mm;
热丝间距:0.35±0.03mm ;
8. 保护层材料:聚酰亚胺薄膜(Kapton);单层厚度:0.06mm;
9. 探头直径:Φ30mm,Φ15mm,Φ7.5mm。
10.探头总厚度(包括粘结层厚度)0.07±0.02mm。

典型用户:

中南大学土木学院 4台

国防科学技术大学(长沙) 2台

武汉大学

四川大学

中国矿业大学(北京)5台

北京科技大学

东南大学

西北农林科大 2台

华南理工大学

湘潭大学5台

天津大学

燕山大学

宁波大学

安徽建筑大学

电子科大物理学院(成都)

惠州学院 5台

喀什大学 5台
