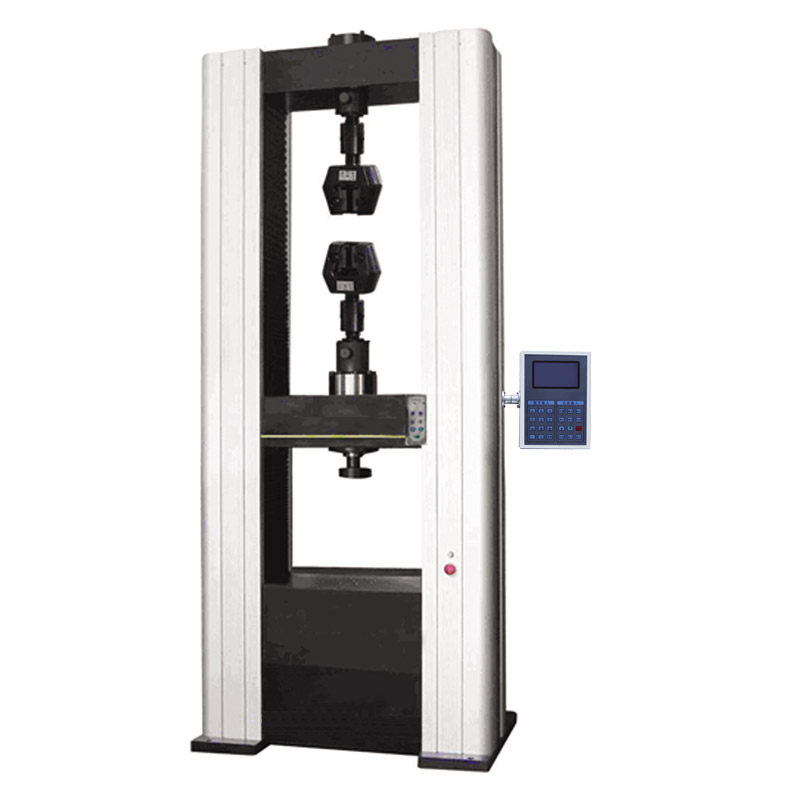

液晶显示电子拉力试验机

详细介绍

一、产品介绍:

1. 主机结构:

采用门式结构,双空间形式,铝合金外罩。由高精度滚珠丝杠与精密直线导轨组成高强度主机框架,各零部件均为加工中心一次性加工而成,保正主机的尺寸公差及整机精度。

2. 电器系统:

采用国内知名品牌电器件,安全可靠,并设有过载保护、过热保护、漏电保护,配置光电式接近开关,急停按钮,从而避免操作失误所造成的损失。

3. 测控系统

采用试验机行业内知名品牌数显控制器,高品质伺服电机及伺服控制器,高精度负荷传感器及位移传感器,从而实现控制精确,响应频率高,示值准确。并能实现各种材料的检测,例如:金属、橡胶、塑料、弹簧、木材、编织物、丝线等。

4. 夹具

配备不同夹具适合各种试验,满足不同材料的拉伸、压缩、弯曲、剪切、剥离等试验。

二、主机参数:

序号

项目名称

技术参数和指标

1

试验力

100KN

2

有效测力范围

2%~100%F·S(全程不分档)

3

力值精度

优于示值的±1%

4

位移分辨率

0.001mm

5

位移精度

优于示值的±1%

6

速度范围

0.05mm/min~500mm/min无级调速

7

速度精度

优于示值的±1%

8

变形测量范围(大变形引伸计)

10-1000mm

9

变形测量精度

优于示值的±1%

10

有效拉伸空间

650mm(可定制)

11

外形尺寸

868*580*1836 (mm)

12

主机质量

约400kg

三、主机配置:

序号

项目名称

技术参数和指标

数量

1

主机框架

门式、双空间结构

1台

2

电机及驱动系统

伺服电机

1套

3

减速系统

同步带

1套

4

滚珠丝杠副

高精度滚珠丝杠

2套

5

负荷传感器

100kN负荷传感器

1只

6

拉伸附具

平钳口: 0-7(mm)

1套

7

拉伸钳口(选配)

7-14、14-20、φ4-φ9、φ9-φ14、φ14-φ20(mm)

1套

8

其他附具(选配)

弯曲、剪切、剥离等

1套

9

压缩附具

压盘直径100mm

1套

10

引伸计(选配)

大变形引伸计DBX-1000

1套

11

打印机(选配)

微型打印机

1套

12

控制系统

国内知名品牌数显表

1套
