当前位置:网站首页 > 产品中心 > 石墨炭素检测仪(玻璃检测仪器) > 玻璃析晶电炉

点击放大

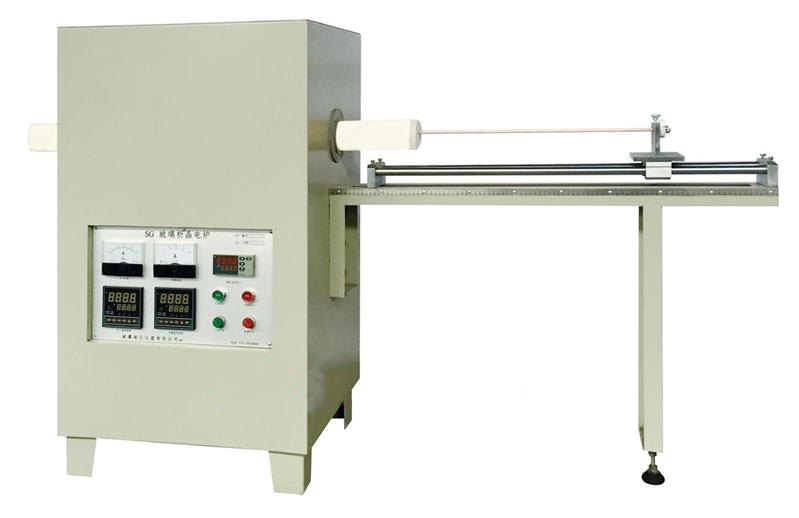

玻璃析晶电炉

详细介绍

一、玻璃析晶电炉概述
  由于玻璃的内能较同组成的晶体为高,所以玻璃处于介稳状态,在一定条件下存在着自发地析出晶体的倾向。这种出现晶体的现象叫做析晶,又称失透或反玻璃化。测定玻璃析晶性能就是指测定玻璃的析晶温度范围,上限和下限以及在该温度范围内玻璃的析晶程度,根据测定结果可以制定合理的溶制,成形和热加工制度,从而避免析晶的产生,得到透明而理想的玻璃制品。该仪器设备采用梯度炉法测定玻璃的析晶性能,广泛应用于工厂、学校、科研单位用于分析测试玻璃等非金属材料的析晶性能。对掌握其生产工艺,成形具有指导性作用。
  二、主要技术参数
  1、炉膛尺寸:Φ60×1000mm炉管材料:99刚玉
  2、炉膛Z高温度:1400℃
  3、加热元件:硅碳棒 24支
  4、工作温度梯度区间:400mm
  5、2点电脑程序控温:室温——1400℃
  6、测温热电偶:S分度号 控温2支,试样测温1支
  7、温度梯度:20℃/cm可调
  8、试样瓷舟:99刚玉;推进装置:手动
  9、观察孔直径:Φ50mm(石英玻璃)
  三、操作注意事项
  1、定期检查电炉及控制器各接头的连接是否良好。
  2、电炉和控制器必须在相对湿度不超过85%、没有导电尘埃、爆炸性气体和能破坏金属绝缘以及电子元件的腐蚀性气体的场所工作。
  3、控制器的工作环境温度限于0—50℃。
  4、电炉和控制器使用时,均不得超过额定功率,炉温不得超过最高使用温度,禁止将潮湿工件装入炉膛内,含有超高水分的被加热工件应预先烘干。
  5、试样的制备:玻璃析晶最初出现在相界面上,例如:容器的边缘,气泡,结石和条纹的界面上,因此作为试样不得存在上述缺陷。容器的壁尽可能光滑,试样和容器应清洁,以免引入杂质而诱导析晶。
  6、试样的形状:棒状或条状。盛放容器为瓷舟或特制耐火粘土槽。
  7、由控温仪表设定好控温,升温曲线。
  8、电炉升温启动,使炉内固定热电偶示值达到所设定温度。如1000℃,并保持恒定30min后开始测温。
  9、将移动热电偶(先插到炉内中心位置),每次外移10mm停留约5min,读出其温度值。
  10、根据所测得的数据,绘制出炉管全长的温度分布曲线。纵坐标为温度值,横坐标为炉管长度。
  11、将装有试样的容器小心推入炉管中合适的温度部位同时记录容器在炉管中的准确位置。
  12、由控温装置进行恒温控制,保温时间后切断电源迅速将载有试样的容器取出,在空气中冷却。

产品咨询

留言框

  • 主题:

  • 留言内容:

  • 您的单位:

  • 您的姓名:

  • 联系电话:

  • 常用邮箱:

  • 详细地址:

  • 省份:

  • 验证码:

联系方式

电话(微信号):13607322318
地址:湖南省湘潭市国家高新区(岳塘区)德国工业园晓塘中路168号
微信扫描关注我们:
在线客服 联系方式 二维码

服务热线

0731-58534888,13607322318

扫一扫,关注我们

Baidu
map
